UL PFA絕緣線材
UL1929 PFA絕緣線
TAGS:
產品型號：AWM1929
執行標準：UL758-2000
產品特性：
1、額定電壓：300V
2、工作溫度：-80～+200℃

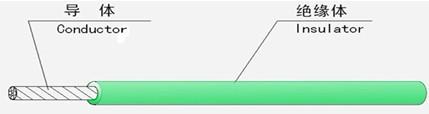

3、導 體：實芯或絞合鍍錫、鍍銀或鍍鎳銅線
4、絕 緣：PFA 鐵氟龍
5、顏 色：紅/黃/蘭/白/黑/黃綠/棕等
特點/用途：
具有優良的耐腐蝕性能，抗油、強酸、抗強堿、強氧化劑等；具有優良的電絕緣性能、耐高電壓、高頻損耗小、不吸潮、絕緣電阻大；具有優良的耐燃、耐老化性能、使用壽命長。
電子行業中，可用于溫度補償導線，耐低溫導線，高溫加熱導線，耐老化電線及阻燃電線；家用電器行業中，可用于空調機，微波爐，電子消毒柜，電飯堡，電子熱水瓶，電暖器，電烤箱，電炒鍋，燈具燈飾等的內部布線。
交貨要求：
按雙方合同協議商定，允許不小于10米的短段交貨。其數量應不超過交貨總長度的10%。
規格結構及技術參數：
線規 （AWG） | 導體結構 | 絕緣厚度 | 平均外徑 | 20 ℃時導體直流電阻 | 包裝長度 |
10 | 37 x 0.43 | 0.33 | 3.67 | 3.546 | 305 |
12 | 19 x 0.49 | 0.33 | 3.11 | 5.64 | 305 |
14 | 19 x 0.37 | 0.33 | 2.51 | 8.96 | 305 |
16 | 19 x 0.30 | 0.33 | 2.16 | 14.6 | 305 |
17 | 19 x 0.26 | 0.33 | 1.96 | 18.3 | 305 |
18 | 19 x 0.23 | 0.33 | 1.81 | 23.2 | 305 |
20 | 19 x 0.19 | 0.33 | 1.61 | 36.7 | 305 |
1 x 0.80 | 0.33 | 1.46 | 35.2 | 305 | |
22 | 19 x 0.16 | 0.33 | 1.46 | 59.4 | 610 |
1 x 0.65 | 0.33 | 1.31 | 56.4 | 610 | |
24 | 7 x 0.20 | 0.33 | 1.26 | 94.2 | 610 |
1 x 0.05 | 0.33 | 1.16 | 89.3 | 610 | |
26 | 7 x 0.16 | 0.33 | 1.14 | 150 | 610 |
1 x 0.40 | 0.33 | 1.06 | 143 | 610 | |
28 | 7 x 0.12 | 0.33 | 1.02 | 239 | 610 |
1 x 0.32 | 0.33 | 0.98 | 227 | 610 | |
30 | 7 x 0.10 | 0.33 | 0.96 | 381 | 610 |
1 x 0.254 | 0.33 | 0.914 | 361 | 610 | |
32 | 7 x 0.08 | 0.33 | 0.90 | 664.8 | 610 |
1 x 0.20 | 0.33 | 0.86 | 588.3 | 610 |
