MIL-W-81044
MIL-W-81044/13 MIL線纜
TAGS:
應用與描述：
美軍標特種MIL-W-81044線纜廣泛應用于航空、航天、艦船、軍用車輛，導彈及其他電子產品等工業(yè)領域。該系列雙層導線具有重量輕，耐低高溫等性能，適合于高密度布線，具有優(yōu)良的耐直通性，耐磨，耐冷，及抗常見的化學品腐蝕。

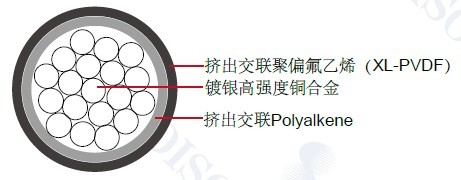

結構：
導體：鍍銀高強度銅合金
絕緣：擠出交聯(lián)Polyalkene
護套：擠出交聯(lián)聚偏氟乙烯(XL-PVDF)
絕緣材料的厚度：15 mil ( 0.4 mm) 到 19 mil ( 0.5mm)
特性：
額定溫度：150°C
額定電壓：600 volts
MIL-W-81044/13
SAE AS81044
10 種基本顏色
尺寸和重量：
| AWG | 導體絞合 |
成纜外徑 (*小)
|
成纜外徑 ( *大)
|
重量 LBS/MFT | ||
|---|---|---|---|---|---|---|
| IN | MM | IN | MM | |||
| 30 | 7/38 | 0.025 | 0.635 | 0.029 | 0.737 | 0.71 |
| 28 | 7/36 | 0.028 | 0.711 | 0.032 | 0.813 | 0.96 |
| 26 | 19/38 | 0.032 | 0.813 | 0.036 | 0.914 | 1.40 |
| 24 | 19/36 | 0.038 | 0.965 | 0.042 | 1.067 | 2.10 |
| 22 | 19/34 | 0.045 | 1.143 | 0.049 | 1.245 | 3.10 |
| 20 | 19/32 | 0.053 | 1.346 | 0.057 | 1.448 | 4.60 |
