MIL-W-22759/19 MIL線纜
TAGS:
應用與描述：
單芯美軍標MIL-W-22759/19絕緣為擠出乙烯-四氟乙烯共聚物(ETFE)的線纜用于軍事及航空航天等領域，它具有重量輕，卓越的機械韌性等特點，擠出乙烯-四氟乙烯共聚物(ETFE)絕緣也有良好的抗輻射及化學品的防腐蝕。

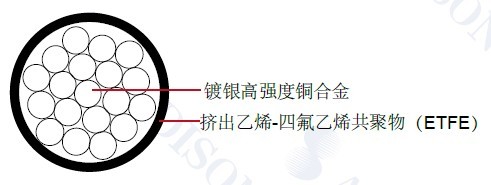

結構：
鍍銀高強度銅合金
擠出乙烯-四氟乙烯共聚物(ETFE)
導體:鍍銀高強度銅合金
絕緣:擠出乙烯-四氟乙烯共聚物(ETFE)
絕緣材料厚度:6 mil ( 0.15 mm)
特性：
額定溫度:150°C
額定電壓:600 volts
SAE AS22759/19
顏色代碼: MIL-STD-681
尺寸和重量：
| AWG | 導體絞合 | 導體直徑 ( *小) | 導體直徑 (*大) | 成纜外徑 (*小) | 成纜外徑 ( *大) |
重量 LBS/MFT | ||||
|---|---|---|---|---|---|---|---|---|---|---|
| IN | MM | IN | MM | IN | MM | IN | MM | |||
| 26 | 19/38 | 0.018 | 0.445 | 0.020 | 0.518 | 0.030 | 0.762 | 0.034 | 0.864 | 1.4 |
| 24 | 19/36 | 0.023 | 0.572 | 0.024 | 0.620 | 0.034 | 0.864 | 0.038 | 0.965 | 1.9 |
| 22 | 19/34 | 0.029 | 0.724 | 0.031 | 0.798 | 0.041 | 1.041 | 0.045 | 1.143 | 2.9 |
| 20 | 19/32 | 0.037 | 0.927 | 0.040 | 1.003 | 0.049 | 1.245 | 0.053 | 1.346 | 4.6 |
