MIL-W-22759
MIL-W-22759/11 MIL線纜
TAGS:
應用與描述:
單芯美軍標 MIL-W-22759/11 絕緣為擠出聚四氟乙烯(PTFE)的線纜用于軍事及航空航天等領域。 線纜被用于飛機引擎，有較好的耐磨性。

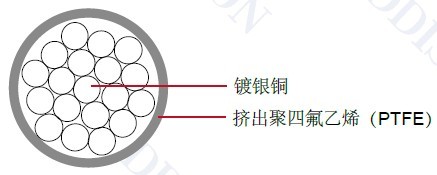

結構：
導體:鍍銀銅
絕緣:擠出聚四氟乙烯(PTFE)
絕緣材料厚度:10 mil ( 0.25 mm)
特性：
額定溫度:200°C
額定電壓:600 volts
SAE AS22759/11
顏色代碼:MIL-STD-681
尺寸和重量：
| AWG | 導體絞合 | 導體直徑 (*小 ) | 導體直徑 (*大 ) | 成纜外徑 ( *小 ) | 成纜外徑 (*大 ) |
重量 LBS/ MFT | ||||
|---|---|---|---|---|---|---|---|---|---|---|
| IN | MM | IN | MM | IN | MM | IN | MM | |||
| 28 | 7/36 | 0.014 | 0.356 | 0.015 | 0.381 | 0.031 | 0.787 | 0.035 | 0.889 | 1.22 |
| 26 | 19/38 | 0.018 | 0.457 | 0.020 | 0.508 | 0.036 | 0.914 | 0.040 | 1.016 | 1.74 |
| 24 | 19/36 | 0.023 | 0.584 | 0.025 | 0.635 | 0.041 | 1.041 | 0.045 | 1.143 | 2.41 |
| 22 | 19/34 | 0.029 | 0.724 | 0.030 | 0.772 | 0.047 | 1.194 | 0.051 | 1.295 | 3.44 |
| 20 | 19/32 | 0.037 | 0.927 | 0.038 | 0.975 | 0.056 | 1.422 | 0.060 | 1.524 | 5.15 |
| 18 | 19/30 | 0.046 | 1.156 | 0.048 | 1.229 | 0.066 | 1.676 | 0.070 | 1.778 | 7.58 |
| 16 | 19/29 | 0.052 | 1.308 | 0.054 | 1.382 | 0.073 | 1.854 | 0.077 | 1.956 | 9.64 |
| 14 | 19/27 | 0.066 | 1.638 | 0.068 | 1.737 | 0.088 | 2.235 | 0.092 | 2.337 | 14.7 |
| 12 | 19/25 | 0.084 | 2.121 | 0.087 | 2.220 | 0.108 | 2.743 | 0.114 | 2.896 | 23.5 |
| 10 | 37/26 | 0.106 | 2.692 | 0.110 | 2.794 | 0.106 | 2.692 | 0.112 | 2.845 | 37.8 |
| 8 | 133/29 | 0.158 | 4.013 | 0.166 | 4.216 | 0.158 | 4.013 | 0.169 | 4.293 | 65.5 |
