MIL-W-22759
MIL-W-22759/8 MIL線纜
TAGS:
應用與描述：
單芯美軍標 MIL-W-22759/8 絕緣為礦物填充的擠出聚四氟乙烯(PTFE)的線纜用于軍事及航空航天等領域，政府，線纜用于飛機引擎，有較好的耐磨性及柔軟性。

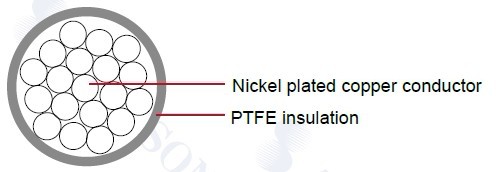

結構：
導體：鍍鎳銅
絕緣：礦物填充的擠出聚四氟乙烯(PTFE)
絕緣材料厚度：14 mil ( 0.4 mm) 到 36 mil ( 0.9mm)
特性：
額定溫度:260°C
額定電壓:600 volts
SAE AS22759/8
顏色代碼:MIL-STD-681
尺寸和重量：
| AWG | 導體絞合 | 導體直徑(*小) | 導體直徑(*大) | 成纜外徑(*小) | 成纜外徑(*大) |
重量 LBS/MFT | ||||
|---|---|---|---|---|---|---|---|---|---|---|
| IN | MM | IN | MM | IN | MM | IN | MM | |||
| 24 | 19/36 | 0.023 | 0.584 | 0.026 | 0.660 | 0.060 | 1.524 | 0.064 | 1.626 | 4.3 |
| 22 | 19/34 | 0.029 | 0.737 | 0.033 | 0.838 | 0.071 | 1.803 | 0.075 | 1.905 | 6.0 |
| 20 | 19/32 | 0.037 | 0.940 | 0.041 | 1.041 | 0.080 | 2.032 | 0.084 | 2.134 | 8.1 |
| 18 | 19/30 | 0.046 | 1.168 | 0.052 | 1.321 | 0.090 | 2.286 | 0.094 | 2.388 | 11.0 |
| 16 | 19/29 | 0.052 | 1.321 | 0.058 | 1.473 | 0.099 | 2.515 | 0.105 | 2.667 | 13.8 |
| 14 | 19/27 | 0.065 | 1.651 | 0.073 | 1.854 | 0.112 | 2.845 | 0.118 | 2.997 | 18.6 |
| 12 | 19/25 | 0.087 | 2.210 | 0.092 | 2.337 | 0.131 | 3.327 | 0.137 | 3.480 | 28.5 |
| 10 | 37/26 | 0.106 | 2.692 | 0.114 | 2.896 | 0.154 | 3.912 | 0.162 | 4.115 | 41.8 |
| 8 | 133/29 | 0.158 | 4.013 | 0.173 | 4.394 | 0.215 | 5.461 | 0.225 | 5.715 | 73.1 |
| 6 | 133/27 | 0.198 | 5.029 | 0.217 | 5.512 | 0.264 | 6.706 | 0.276 | 7.010 | 113.0 |
| 4 | 133/25 | 0.250 | 6.350 | 0.274 | 6.960 | 0.319 | 8.103 | 0.333 | 8.458 | 173.0 |
