YGZ 硅橡膠高溫電纜
TAGS:
產品型號：YGZ
執行標準：Q/IRMV2－2008
產品特性：
1、額定電壓：300/500V
2、工作溫度：-60～+200℃

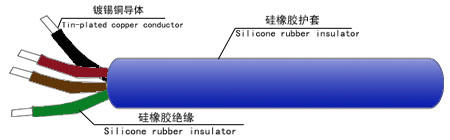

3、導 體：絞合鍍錫銅線
4、絕 緣：硅橡膠
5、護 套：硅橡膠
6、顏 色：紅/黃/蘭/白/黑/黃綠/棕/綠等
特點/用途：
可在長期潮濕環境中使用，電性能及防水、防霉性能優越。 彎曲性能優良，*小彎曲半徑為電纜外徑16倍，可移動使用。使用于交流額定電壓300/500V及以下各種移動式電機、鋼鐵、航空、電廠、石化等高溫環境中使用。
交貨要求：
按雙方合同協議商定，允許不小于10米的短段交貨。其數量應不超過交貨總長度的10%。
規格結構及技術參數：
YGZ產品技術參數
| 芯數×截面 （mm2 ） | 導體結構 根數/線徑 | 絕緣厚度 （mm） | 絕緣外徑 （mm） | 護套厚度 （mm） | 平均外徑 （mm） | 20 ℃時導體直流電阻 （Ω/km） |
|---|---|---|---|---|---|---|
2 × 0.2 | 7/0.20 | 0.40 | 1.40 | 0.90 | 4.60 | 94 |
3 × 0.2 | 7/0.20 | 0.40 | 1.40 | 0.90 | 4.80 | 94 |
4 × 0.2 | 7/0.20 | 0.40 | 1.40 | 0.90 | 5.20 | 94 |
5 × 0.2 | 7/0.20 | 0.40 | 1.40 | 1.0 | 5.80 | 94 |
2 × 0.3 | 16/0.15 | 0.40 | 1.50 | 0.90 | 4.80 | 71.2 |
3 × 0.3 | 16/0.15 | 0.40 | 1.50 | 0.90 | 5.00 | 71.2 |
4 × 0.3 | 16/0.15 | 0.40 | 1.50 | 1.0 | 5.60 | 71.2 |
5 × 0.3 | 16/0.15 | 0.40 | 1.50 | 1.2 | 6.40 | 71.2 |
2 × 0.5 | 28/0.15 | 0.50 | 2.0 | 1.0 | 6.00 | 40.1 |
3 × 0.5 | 28/0.15 | 0.50 | 2.0 | 1.20 | 6.80 | 40.1 |
4 × 0.5 | 28/0.15 | 0.50 | 2.0 | 1.20 | 7.20 | 40.1 |
5 × 0.5 | 28/0.15 | 0.50 | 2.0 | 1.20 | 7.80 | 40.1 |
6 × 0.5 | 28/0.15 | 0.50 | 2.0 | 1.30 | 8.60 | 40.1 |
7 × 0.5 | 28/0.15 | 0.50 | 2.0 | 1.30 | 8.60 | 40.1 |
2 × 0.75 | 24/0.20 | 0.60 | 2.40 | 1.20 | 7.20 | 26.7 |
3 × 0.75 | 24/0.20 | 0.60 | 2.40 | 1.20 | 7.60 | 26.7 |
4 × 0.75 | 24/0.20 | 0.60 | 2.40 | 1.30 | 8.50 | 26.7 |
5 × 0.75 | 24/0.20 | 0.60 | 2.40 | 1.50 | 9.50 | 26.7 |
6 × 0.75 | 24/0.20 | 0.60 | 2.40 | 1.60 | 10.40 | 26.7 |
7 × 0.75 | 24/0.20 | 0.60 | 2.40 | 1.60 | 10.40 | 26.7 |
10 × 0.75 | 24/0.20 | 0.60 | 2.40 | 1.70 | 12.60 | 26.7 |
12 × 0.75 | 24/0.20 | 0.60 | 2.40 | 1.80 | 13.60 | 26.7 |
14 × 0.75 | 24/0.20 | 0.60 | 2.40 | 1.80 | 14.20 | 26.7 |
19 × 0.75 | 24/0.20 | 0.60 | 2.40 | 1.80 | 15.60 | 26.7 |
2 × 1 | 32/0.20 | 0.60 | 2.60 | 1.20 | 7.60 | 20.0 |
3 × 1 | 32/0.20 | 0.60 | 2.60 | 1.2 | 7.80 | 20.0 |
4 × 1 | 32/0.20 | 0.60 | 2.60 | 1.3 | 8.80 | 20.0 |
5 × 1 | 32/0.20 | 0.60 | 2.60 | 1.50 | 10.0 | 20.0 |
6 × 1 | 32/0.20 | 0.60 | 2.60 | 1.60 | 11.0 | 20.0 |
7 × 1 | 32/0.20 | 0.60 | 2.60 | 1.80 | 11.6 | 20.0 |
10 × 1 | 32/0.20 | 0.60 | 2.60 | 1.80 | 13.4 | 20.0 |
12 × 1 | 32/0.20 | 0.60 | 2.60 | 1.80 | 14.5 | 20.0 |
14 × 1 | 32/0.20 | 0.60 | 2.60 | 1.80 | 15.2 | 20.0 |
19 × 1 | 32/0.20 | 0.60 | 2.60 | 1.80 | 16.6 | 20.0 |
2 × 1.5 | 48/0.20 | 0.60 | 2.80 | 1.30 | 8.50 | 13.7 |
3 × 1.5 | 48/0.20 | 0.60 | 2.80 | 1.30 | 8.50 | 13.7 |
4 × 1.5 | 48/0.20 | 0.60 | 2.80 | 1.40 | 9.50 | 13.7 |
5 × 1.5 | 48/0.20 | 0.60 | 2.80 | 1.50 | 10.6 | 13.7 |
6 × 1.5 | 48/0.20 | 0.60 | 2.80 | 1.8 | 12.0 | 13.7 |
7 × 1.5 | 48/0.20 | 0.60 | 2.80 | 1.80 | 12.0 | 13.7 |
10 × 1.5 | 48/0.20 | 0.60 | 2.80 | 1.80 | 14.2 | 13.7 |
12 × 1.5 | 48/0.20 | 0.60 | 2.80 | 1.80 | 15.2 | 13.7 |
14 × 1.5 | 48/0.20 | 0.60 | 2.80 | 1.80 | 16.0 | 13.7 |
19 × 1.5 | 48/0.20 | 0.60 | 2.80 | 2.0 | 18.0 | 13.7 |
20 × 1.5 | 48/0.20 | 0.60 | 2.80 | 2.0 | 18.5 | 13.7 |
24 × 1.5 | 48/0.20 | 0.60 | 2.80 | 2.0 | 21.2 | 13.7 |
37 × 1.5 | 48/0.20 | 0.60 | 2.80 | 2.4 | 24.5 | 13.7 |
2 × 2.5 | 49/0.25 | 0.70 | 3.50 | 1.5 | 10.0 | 8.21 |
3 × 2.5 | 49/0.25 | 0.70 | 3.50 | 1.5 | 10.5 | 8.21 |
4 × 2.5 | 49/0.25 | 0.70 | 3.50 | 1.7 | 12.0 | 8.21 |
5 × 2.5 | 49/0.25 | 0.70 | 3.50 | 1.8 | 13.2 | 8.21 |
6 × 2.5 | 49/0.25 | 0.70 | 3.50 | 1.8 | 14.2 | 8.21 |
7 × 2.5 | 49/0.25 | 0.70 | 3.50 | 1.8 | 14.2 | 8.21 |
10 × 2.5 | 49/0.25 | 0.70 | 3.50 | 1.8 | 16.8 | 8.21 |
12 × 2.5 | 49/0.25 | 0.70 | 3.50 | 1.8 | 18.2 | 8.21 |
14 × 2.5 | 49/0.25 | 0.70 | 3.50 | 2.0 | 19.5 | 8.21 |
19 × 2.5 | 49/0.25 | 0.70 | 3.50 | 2.2 | 22.0 | 8.21 |
24 × 2.5 | 49/0.25 | 0.70 | 3.50 | 2.4 | 26.4 | 8.21 |
37 × 2.5 | 49/0.25 | 0.70 | 3.50 | 2.5 | 29.5 | 8.21 |
